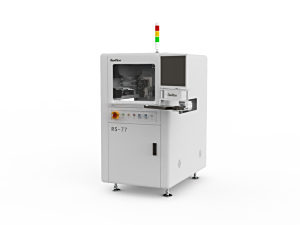

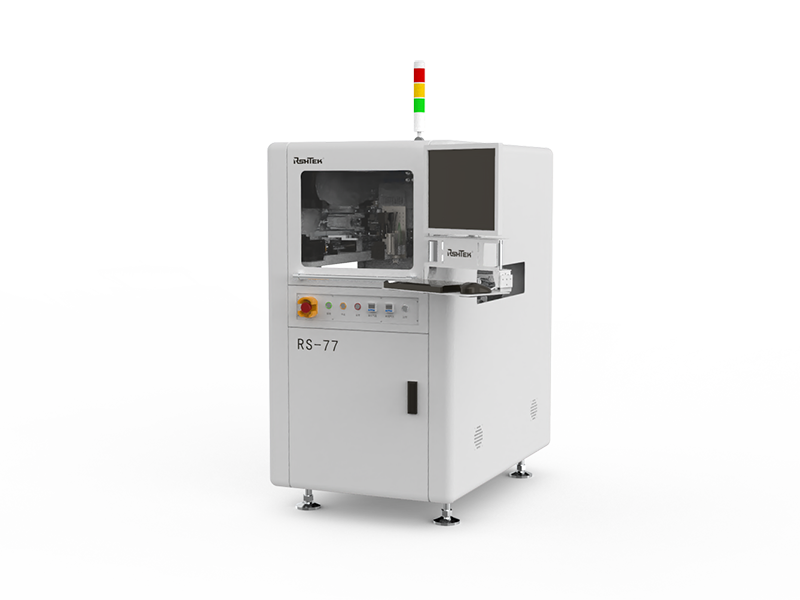

在线全自动点胶机旗舰机型RS-77
  • 在线全自动点胶机旗舰机型RS-77

在线全自动点胶机旗舰机型RS-77

马上咨询
客服电话 13912625510

产品概览

核心优势

高性价比:龙门式支架设计,结构稳定;元器件的使用,减小故障发生率,降低使用成本,不易损坏,减少购置成本。

灵活性:RS系列全自动点胶设备能够处理多种不同基板尺寸的产品;双轨、双阀、四向倾斜、底部加热等多种功能模块灵活配置;通用的平台可适用多种点胶工艺及胶水,可快速更换机种。

提高生产效率:高精度的胶量控制,视觉算法,提高了点胶作业良率,实现自动点胶。

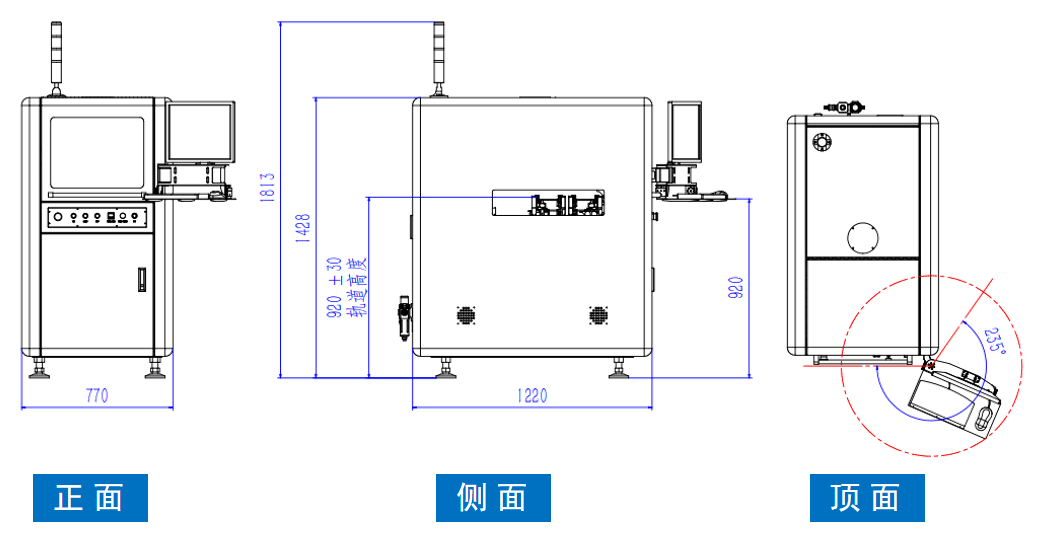

外形尺寸

在线全自动点胶机外形尺寸:770×1220×1813(W*D*H)


适用行业

RS系列全自动在线点胶机,适用于各类3C电子行业,汽车电子、LED行业,根据需求搭载不同的功能模块,点胶工艺广泛。

规格参数

RS-77

基本参数

外形尺寸 mm

770×1220×1813(W*D*H)

重量 kg

标准机:650

用电需求

电压220V,50HZ,电流16A

气压需求MPa

最小气压0.6

设备功耗W

≦2500

有效行程 mm

X410*Y475(单阀单轨);X410*Y400(单阀双轨)

X350*Y475(双阀单轨);X350*Y400(双阀双轨)

轨道高度mm

920±30

轨道承重(含载具)Kg

4.5

最大基板厚度 mm

5.5

轴数

X、Y、Z

驱动方式

X/Y/Z轴采用伺服马达+精密滚珠丝杆

定位精度

±15um(X\Y);±15um(Z)

重复精度

±10um(X\Y);±10um(Z)

最大速度mm/s

1000(X/Y);300(Z)

最大加速度

1g(X/Y);0.3g(Z)

视觉定位系统

工业CCD

计算机及软件

Windows 系统开发下软件
