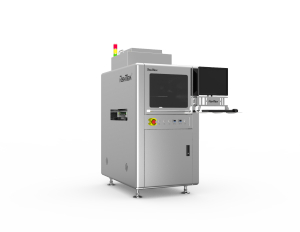

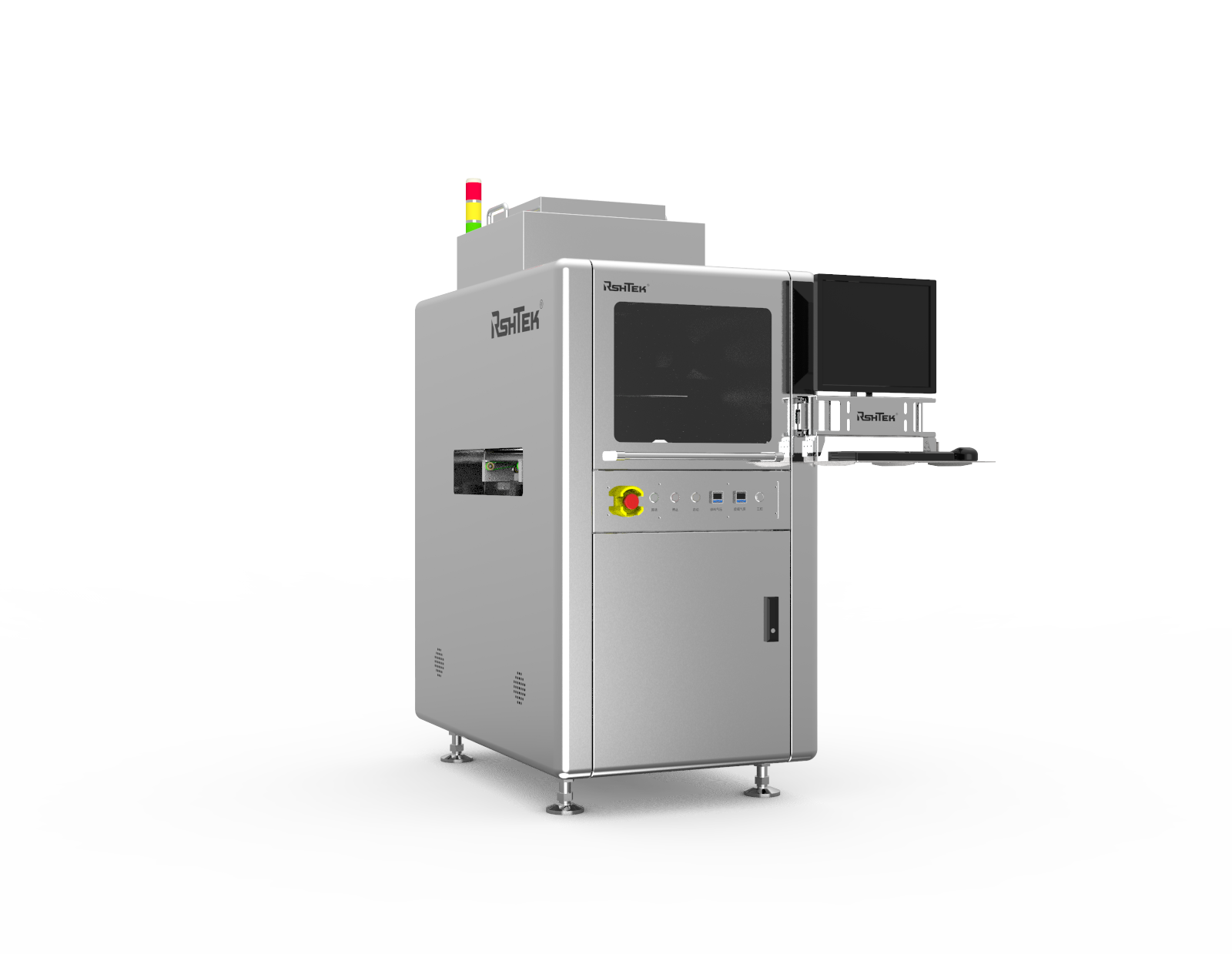

RS-77J洁净环境型点胶机
  • RS-77J洁净环境型点胶机

RS-77J洁净环境型点胶机

马上咨询
客服电话 13912625510

产品概览


核心优势

高性价比:龙门式支架设计,结构稳定;元器件的使用,减小故障发生率,降低使用成本,不易损坏,减少购置成本。灵活性:RS系列全自动点胶设备能够处理多种不同基板尺寸的产品;双轨、双阀、四向倾斜、底部加热等多种功能模块灵活配置;通用的平台可适用多种点胶工艺及胶水,可快速更换机种。

提高生产效率:精准的胶量控制,精确的视觉算法,提高了点胶作业良率,实现自动点胶。


选配功能

四方位倾斜 | 双方位倾斜 | 双轨运输装置 | 加热装置 | 精密称重装置 | 激光测高

工业条码扫描仪 | 预固化装置 | 双阀同步装置 | 双阀异步装置 | 自动化清胶装置


规格参数

RS-77J

基本参数

外形尺寸 mm

770×1220×1863(W*D*H)

重量 kg

标准机:650

用电需求

电压220V,50HZ,电流16A

气压需求MPa

最小气压0.6

设备功耗W

≦2500

有效行程 mm

X410*Y475(单阀单轨);X410*Y400(单阀双轨)
X350*Y475(双阀单轨);X350*Y400(双阀双轨)

轨道高度mm

920±30

轨道承重(含载具)Kg

4.5

最大基板厚度 mm

5.5

轴数

X、Y、Z

驱动方式

X/Y/Z轴采用伺服马达+精密滚珠丝杆

定位精度

±15um(X\Y);±15um(Z)

重复精度

±10um(X\Y);±10um(Z)

最大速度mm/s

1000(X/Y);300(Z)

最大加速度

1g(X/Y);0.3g(Z)

视觉定位系统

工业CCD

计算机及软件

Windows 系统开发下软件
