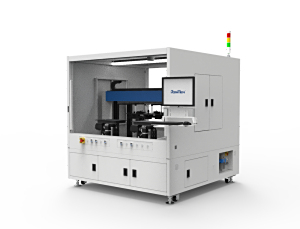

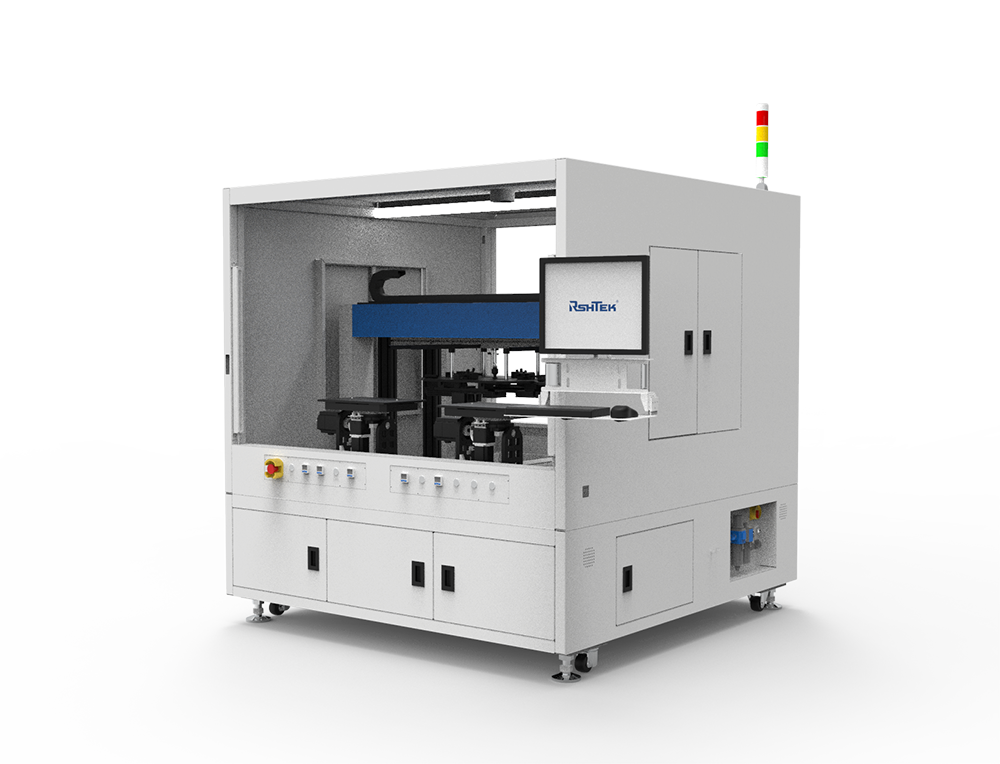

GJ11121Y双工位产品旋转侧边点胶 胶路固化点胶系统

核心优势

产品定位、点胶作业、胶路固化分开至两工位，并行作业，实现效率提升。

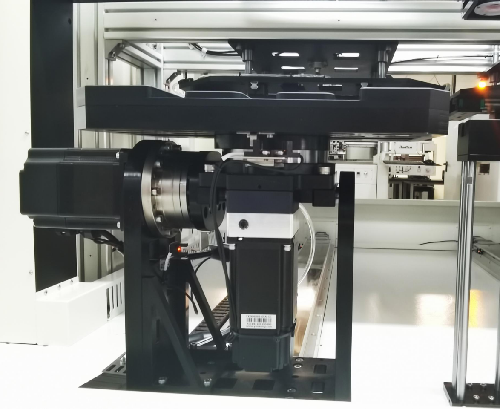

实现对产品四个方向旋转，满足产品四边侧面点胶需求。
智能、防呆、操作简单。治具表面设有定位销进行产品定位，使用真空吸附产品使其稳固于治具上，具有真空检测系统，若吸附未达到要求及时报警，人工干预调整产品。
UV-LED固化光源，稳定全面照射，固化快且彻底，固化时间可按需设置，且可根据产品需求布局，布局自由，节省空间。

设备前后可自由搭载机械手，实现全线自动化生产。

设备全自动工作流程

第一步 放置产品：前机械手臂平面放置产品至Y1轴吸附治具表面并发送放置完成信号于设备（治具表面设有定位销进行产品定位，并设有防呆设计）；
第二步 产品固定：设备收到Y1轴放置产品完成信号后启动，真空吸附产品使其稳固于治具上（具有真空检测系统，若吸附未达到要求，设备将报警，人工干预调整产品）；
第三步 产品点胶：设备Y1轴运行至点胶位，R1旋转轴带动产品倾斜90度，使其侧边到达点胶位，设备对其侧边点胶，R2轴依次90度旋转产品，侧边依次点胶完成后，R1轴反向旋转90度，使产品恢复平面状态（同时机械手臂放置Y2轴产品，其流程与Y1轴相同）；
第四步 产品固化：Y1轴运行至UV-LED光源固化位，气缸带动四侧固化光源下降至产品侧边进行四侧边固化，达到预设固化时间后，气缸带动四侧固化光源恢复原位(Y2轴工作流程与Y1轴相同)；
第五步 取下产品：Y1轴带动产品至设备后部取料位，真空吸附关闭并发送取料信号于后机械手臂，后机械手臂取下产品并发送取料完成信号于设备，设备收到取料完成信号后运行Y1轴至原点产品放置位（Y2轴工作流程与Y1轴相同）；

第六步 重复流程：重复一至五流程

外形尺寸图

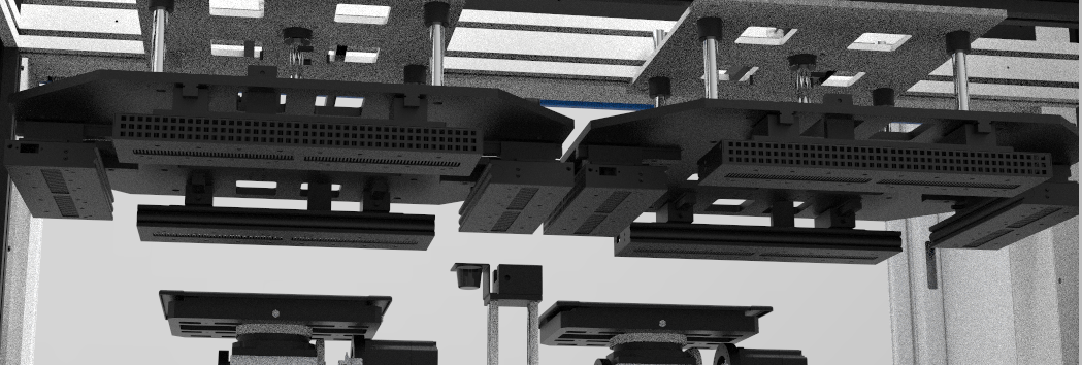

UV-LED胶路固化  旋转平台实现产品四边侧面点胶
