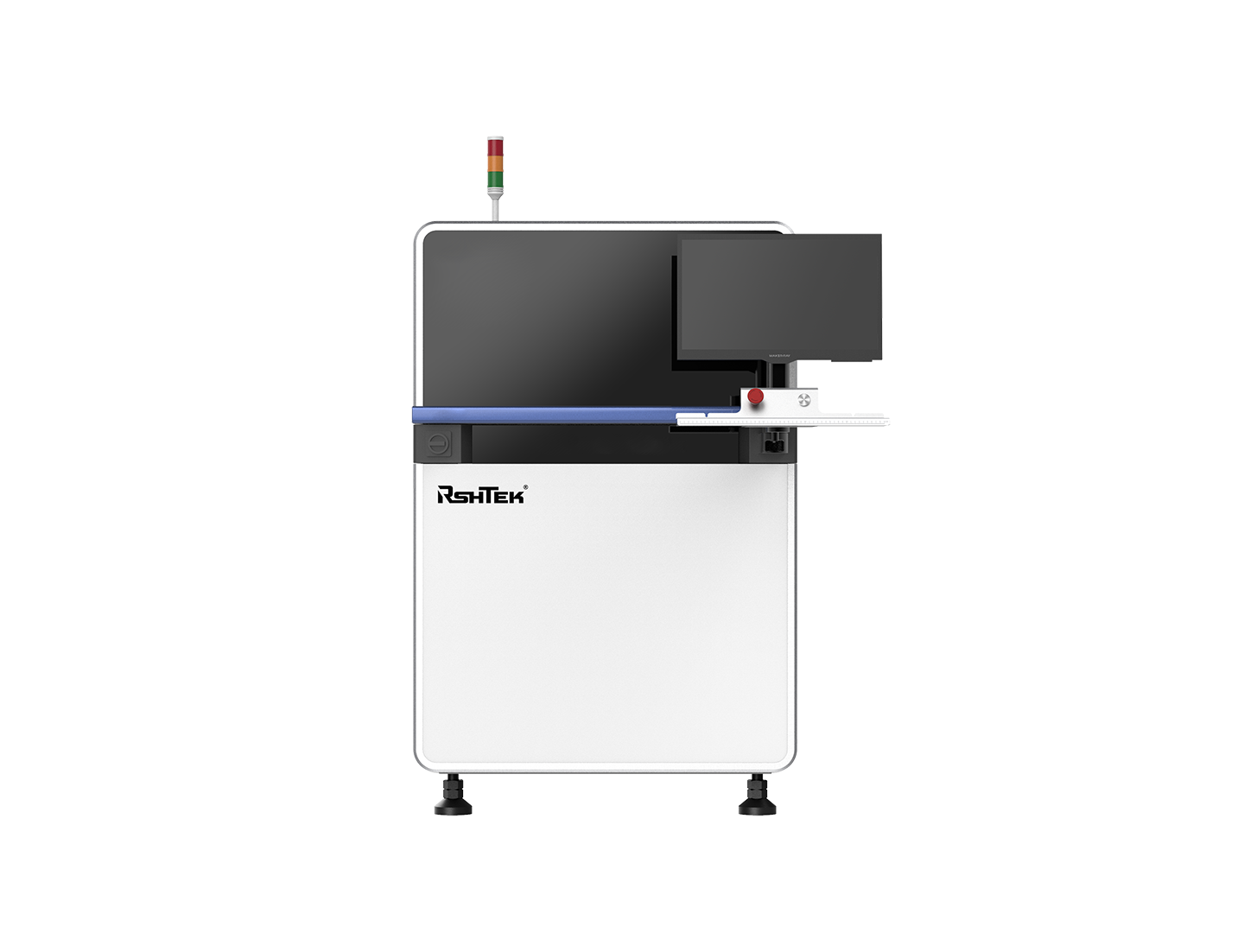

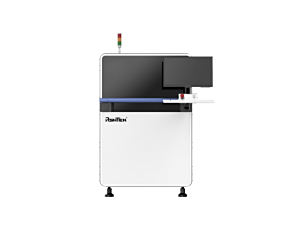

点胶涂敷双面AOI设备
  • 点胶涂敷双面AOI设备

点胶涂敷双面AOI设备

马上咨询
客服电话 13912625510

产品概览

优势特点

极简编程,易学易用。一键自动搜索已训练元器件及焊锡,快速编程,智能判定不良。
强大检出能力。强泛化,强模糊特征识别能力特征,支持识别与PCB板同色的器件。
检测速度快。上下镜头同步异时的拍照检测,路径规划,实时运算。
适应多要求,多场景。支持贴片、焊锡、插件检测模式,支持远程编程、调试、管理。
数据可追溯。测试数据实时保留,可导出详细数据报表。

面向工业4.0。集中管控,多设备互联互通,一人多机,省人提效。

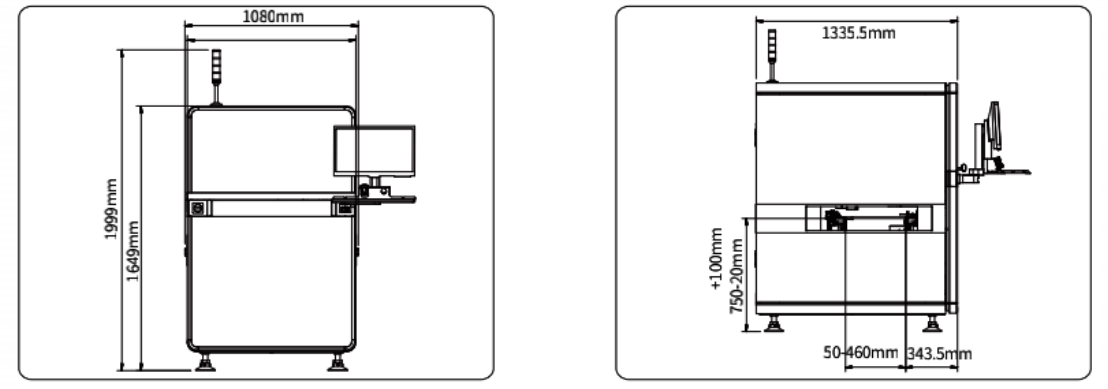

外形尺寸
技术优势极简编程
智能判定,自动框选框选元器件及焊锡;离线编程,⽀持离线编程,可便捷修改、调试;
在线编程,测试的同时可对版式⽂件同步编辑;快速换线,直接调⽤已有版式⽂件,⽆需重复调整;

检出能力强
基于大数据训练的模型,元器件的识别准确率⾼,检出能⼒及泛化强,能矫正元器件及焊锡,偏差引起的报警,降低误报。
针对特征模糊情况,识别能力强。可有效检出不良,不受板面丝印、器件⽂字变化干扰。
超强同⾊区分能里,无论是黑色板卡上的⿊⾊器件、⿊⾊器件上的⿊⾊特征、⽩⾊板卡上的⽩⾊排插及跳线、绿⾊板卡上的热敏电阻,均可有效识别漏、反。
泛化能⼒强,能兼容器件偏差、电容歪斜、焊点形态变化、颜⾊存在细微差异、不规则排列器件等复杂情况,实现低误报率。

检测速度快
采用采用上下镜头同步异时的拍照检测模式,检测速度快的同时,有效避免光源干扰;
同步移动,上下相机同时拍照检测,提高检测节拍;
实时运算,拍摄下个FOV的同时运算上个FOV焊点;
路径规划,⾃动规划路径,移动检测,节省拍照时间;
自动调试,相机光源客软件一键校正,减少保养时间;

检测模式多
结合工厂生产模式的多样化,可设计多种检测模式,支持检测多机型生产、替代料等模式。
支持拼板检测,支持混料检测,支持混板检测

测试数据详细
测试数据实时保留,可导出详细数据报表,有利于⼯艺改善和⽣产追溯
相机⾃动读取条码(条形码,⼆维码);数据完整,包括整体统计数据,及每⼀⽚检测板卡的所有检测信息;
⽀持⼀键导出,便于回溯,数据可与MES系统实现有效对接;

集中管理,远程服务
⽀持远程编程、调试、管理,节省换线时间,⽀持⼀对多复判。
远程调控、集中管理,减少⼯作中断,提⾼⽣产效能;远程离线编程,编程的同时不影响检测;远程⽀持,快速响应维护;复判⼯作站,⼀对多复判;

检测范围广
AI⼯具训练模型,设备端可⾃主训练特殊器件,可⾃动识别,提⾼检测精度
快速学习新器件及焊点;可通过训练,让设备认识器件及焊点不同形态;真正降低误报率;测试能⼒快速迭代、不断升级;

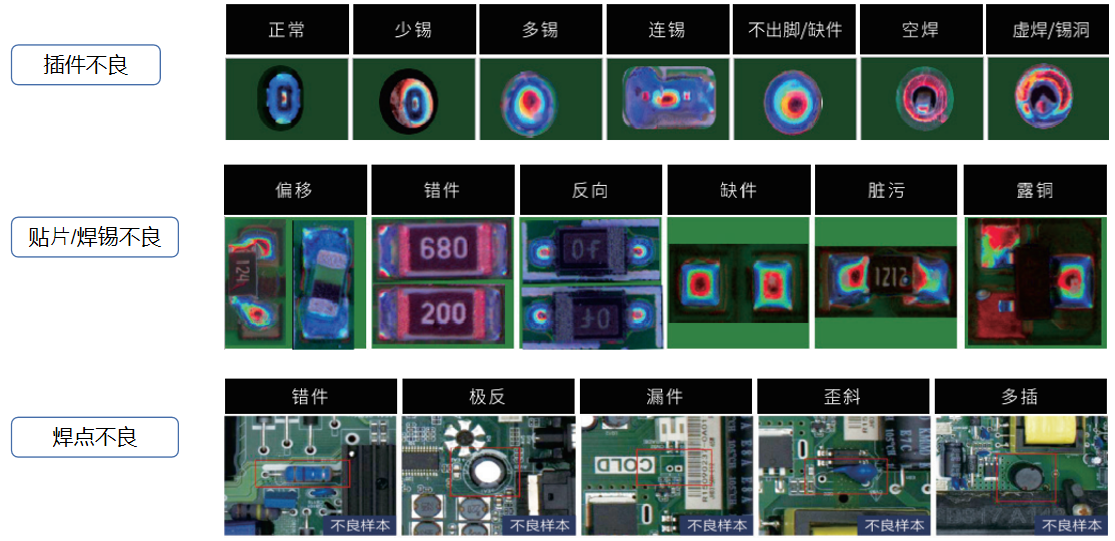

可检查缺陷



规格参数

类别

项目

在线PCBA双面光学检测设备AIS501


PCBA规格

尺寸

50x50mm~510*460mm


厚度

0.5mm-6mm


元件高度

顶面:50mm,底面:50mm


工艺边

3mm


光学规格

相机

上相机:5MP彩色面阵高速工业相机

上相机:5MP彩色面阵高速工业相机


光源

RGB+W四色积分光源


FOV

20um@45*37mm;15um@36*30mm


分辨率

20μm或15um


检测相关

元件检测

手插元器件及贴片料的缺件、反转、偏移、破损、歪斜、多插、异物、污损等


焊锡检测

引脚跪脚、多锡、少锡、连锡、不出脚、空焊、虚焊/锡洞等


其他功能

一维/二维码识别/字符识别等


混板测试

混板生产,支持程序自动调用


算法

深度神经网络算法,图像对比,颜色对比,轮廓识别,偏移检测,模板匹配,OCR等


速度

0.23sec/FOV



软件系统

操作系统

Ubuntu 18.04 LTD 64bit


功能

远程控制、远程协助、gerber文件导入、自定义模型训练


通讯方式

标准SMEMA接口


数据输出

自动生成统计分析SPC


特色功能

元件自动搜索、一键编程


硬件规格

工控主机

CPU:intel i7

显卡:Nvida独立GPU加速卡

存储:64G DDR ,256G SSD+2T机械硬盘

网络:1000M有线网卡


显示器

22寸 FHD显示器


运动机构

高精度丝杆+伺服电机


轨道调宽

手动/自动


外观/电气

机箱尺寸及重量

1050x1505x1650mm


电源及功率

AC 220V, 额定功率 4000W


气源

>0.5Mpa


工作环境

温度:10~45℃,湿度: 30~85%RH
