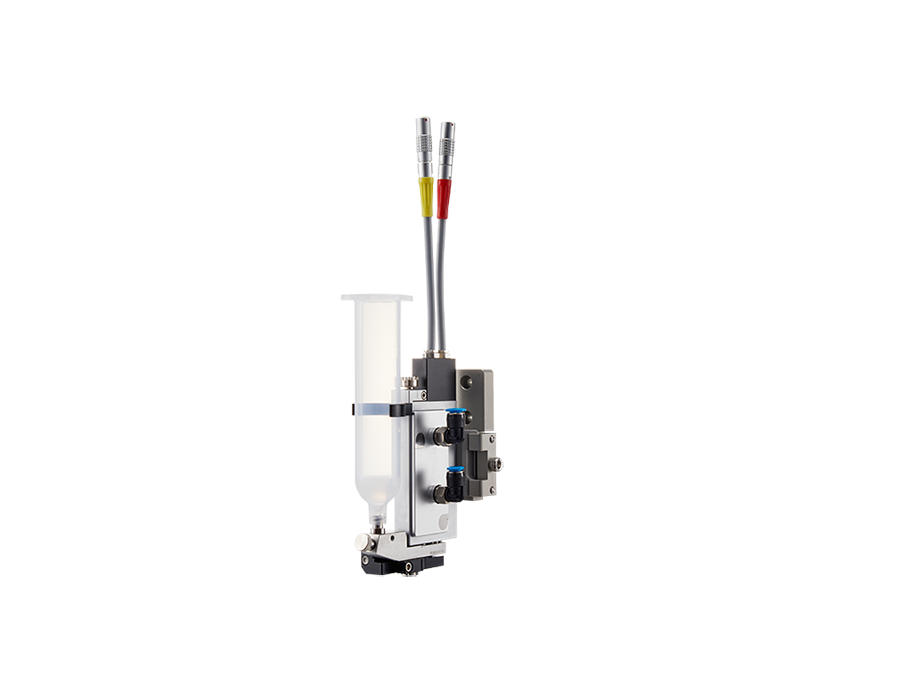

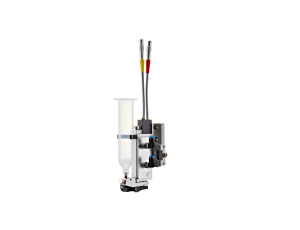

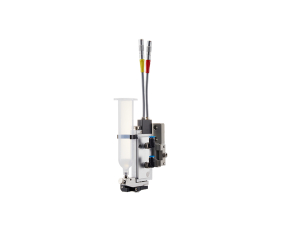

RSH-5800系列 压电式喷射阀
  • RSH-5800系列 压电式喷射阀

RSH-5800系列 压电式喷射阀

马上咨询
客服电话 13912625510

产品概览

优势特点

1、非接触式喷射点胶、高精密点胶;

2、稳定的胶点直径小至0.2mm;

3、持续工作频率高达500Hz,瞬时工作频率最高可达到800Hz;

4、适用流体粘度范围广,0至2,00,000 Cps;

5、精致的模块化设计;

6、清洗方便快捷;

7、现场快速更换零部件,提高产线效率;

8、快速的上端校正方式,消除了传统调试喷嘴的方法;


阀体组成与介绍








规格参数

技术参数

热熔胶

点胶方式

非接触式点胶

外形尺寸

长 131*宽 53*高 250(mm)

阀体质量

550g

适用液体类型

热熔胶

适用液体粘度

5000- 200000 cps

工作频率

Max: 800Hz

最大驱动电压

100%

最小单点直径

0.2mm

最小线宽

0.25mm

接触液剂的材料

特制不锈钢

液剂入口

鲁尔接头

撞针组件

钨钢(0.75~2.0)

喷嘴组件

钨钢(0.05~0.5)

适用喷嘴类型

喷嘴:5-0.03mm~5-0.5mm,
加长喷嘴:5-0.075-L4~5-0.15-L5.75

流体密封圈

PEK(耐高温,耐腐蚀)

密封件组件的维护周期

20000000次

供胶气压

0.05Mpa~0.5MPa

冷却气压

0.03Mpa~0.1Mpa

加热筒线缆

2.5米或5米

加热筒加热与感温类型

DC:24V, 感温:PT100,

加热组件

20℃~180℃

加热筒类型

适合 30 毫升胶筒加热

流道加热器线缆

2.5 米或 5 米

喷嘴加热器类型

DC:24V, 感温:PT100, P:60W

控制器线缆

一套两条,2.5米或5米

建议使用的工作频率:250Hz~400Hz,电压值75%~95%
