电子屏幕点胶解决方案

整线解决方案 / 2022-03-08 14:27:22

电子屏幕点胶解决方案

屏幕点胶除了对点胶位置精度要求极高，也需要搭载胶路检测功能，实现点胶效果自动检测、分析、提醒和分类，实现无人工厂作业，可检测断胶、胶路颜色、胶路路径、胶宽。同时电子产品的外观色彩多变，还需对比识别产品外壳颜色。睿斯合的大尺寸点胶及胶路检测一体机可识别7种颜色（银/黄/橙/紫/红/蓝/绿），同时这款点胶检测一体机可以针对供料系统管径内的胶水进行气泡检测，最小可以检测直径2mm单个小气泡，响应时间500μS。

方案优势

精密的点胶精度
高精度点胶，极高的机械部件和装配的精度
三种阀体灵活互换
可实现压电喷射阀、双液螺杆阀、伺服推交阀三种胶阀灵活互换
一机操作点胶及胶路检测
点胶完成立即胶路检测，一机操作，降低人工成本，提高生产效率
实现无人高精高效作业
点胶效果自动检测、分析、提醒和分类，自动批量处理点胶检测效果
精准的胶路算法
通过算法精准检测胶路颜色、断胶、胶宽

方案组成

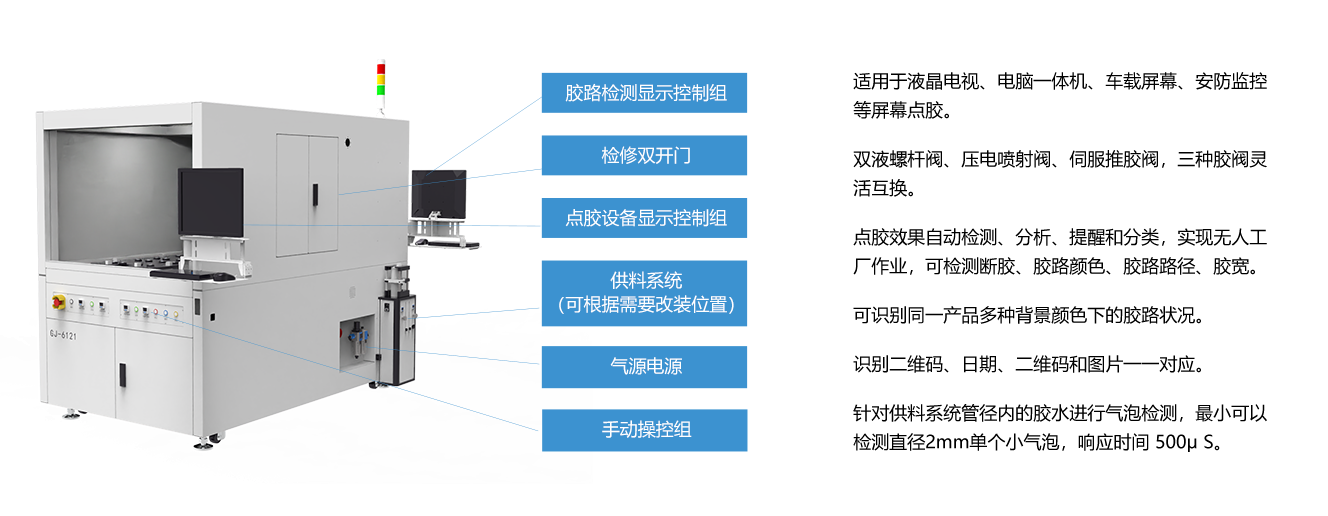

为识别产品的外观颜色进行不同色彩点胶，需对产品进行颜色识别，设备上同时搭载点胶系统和胶路检测系统，两边显示控制组分别设置、查看点胶和胶路检测的情况。

胶路检测可根据需要搭载多个相机，以实现精准的检测功能。2000万像素高清相机，定制光源进行成像，产品沿Y轴运动两次相机拍照，相机视野为300X400mm，理论测量精度为0.1mm(具体精度需实物成像计算)，检测是否有断胶>2mm、颜色识别（理论是两种胶混合点的，看是不是有一种胶漏加）、胶宽检测<1mm、识别二维码需要保存图片，日期、二维码和图片一一对应。
